1、產品型號:
TP-8000D產品規格:10000*6000*4000
2、外形尺寸:10000*6000*4000(mm)重量:3000(Kg)
產品用途:汽車、客車、微客、電動汽車

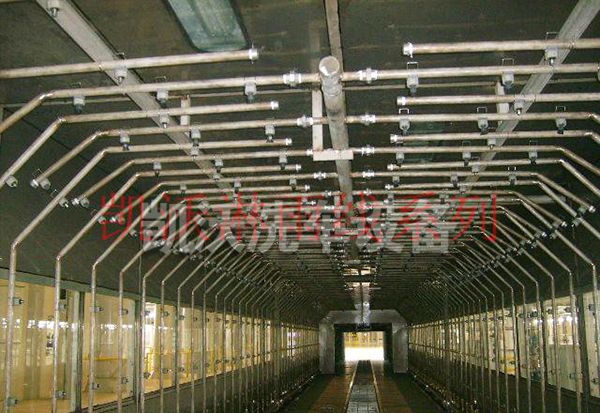

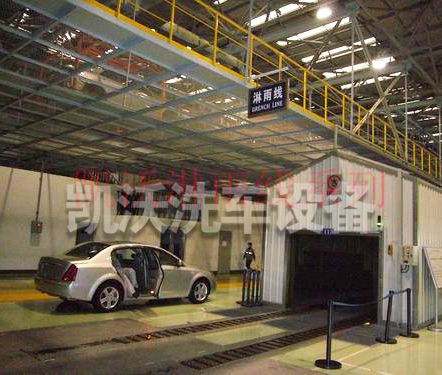

汽車天窗淋雨試驗線系統主要有噴淋系統、控制室、控制臺、過濾池、清水池,以及噴淋系統、污水處理系統、自動補水系統、安全保護裝置等組成。噴淋系統:由負壓貯水罐、水泵、閘閥、電磁閥、主管路、分支管路、可調角度的不銹鋼噴嘴等組成。
試驗間內固定支架選用不銹鋼材料。
1.淋雨室總尺寸要求:L12000mm*W4300mm*H4200mm;
2.噴咀面積:L9000mm*W3800mm*H3600mm(長度方向分為兩段每段長度為4.5米,每段單觸控制)滿足試驗樣品 大尺寸為L4500mm*W2500(含后視鏡2800mm)*H3100mm;淋雨強度:2~7mm/min可調;淋雨時間:1分鐘~24小時內可調淋雨角度:噴頭出水處柱呈35°~40°圓錐角,車頂噴頭軸線車頂?shù)钠矫娉?5°~90°夾角,側面以及以后噴頭水柱軸線與車體呈45°夾角;
3.噴嘴噴孔直徑:1.0 mm;
4.噴嘴壓力:200~400KPa可調:
5.噴嘴布置:均習布置,問距為500mmx500mm:噴嘴和車體的外表面距離符合設計標準要求;
6.整個淋雨間要求實現樣品頂端、兩側、用3個噴淋面,兩個側面和端 下排噴頭離地面高度0.6米。
7.噴嘴噴射壓力:200kPa-400 kPa可調
8.壓力表:在水泵的出口處安裝壓力表,壓力表:0-0.6 MPa。
9.轉子流量計:在水泵的出口調流閥后安裝流量計,流量:0-25m3/h
10.主管:全部噴淋管道材料采用不銹鋼管;水泵吸水管內徑80mm,水泵供水主管徑頂部采用內徑80mm、兩側供水從水泵出口至流量計底部主管徑采用內徑80mm。頂部供水從水泵出口至流量計底部主管徑采用內徑80mm。
11.分支管:采用不銹鋼管做噴淋分支,管徑32mm。
12.噴嘴:
1)采用不銹鋼噴嘴,采用螺紋連接,可方便拆卸、清洗。噴射狀態為實心圓錐型,錐角為40度。噴水角度,頂部噴嘴與水平面垂直,噴嘴設計符合國家標準。噴嘴以方格陣列,噴淋面積內無空白區域。噴嘴可根據噴射角度作適當調整。根據設計依據在淋雨房內布置3面噴水嘴,噴嘴橫向及縱間距為500mm,總計360只噴水嘴,頂部120個噴水嘴,左側面120個噴水嘴,右側面120個噴水嘴。
2)車頂500mm,兩側距離為500mm。
3)頂部噴嘴的軸線與水平面垂直,側面噴嘴的軸線與車輛縱向?qū)ΨQ面垂直。
